UP-DBT-III型實驗室洗瓶機操作使用說明書

　　優普杜伯特UP-DBT-III型實驗室洗瓶機由微電腦進行程序控制，可以使用觸摸屏進行操作，來實現玻璃器皿的清洗、消毒和烘干，下面鄭州優爾普儀器就來分享下UP-DBT-III型實驗室洗瓶機操作使用說明書。

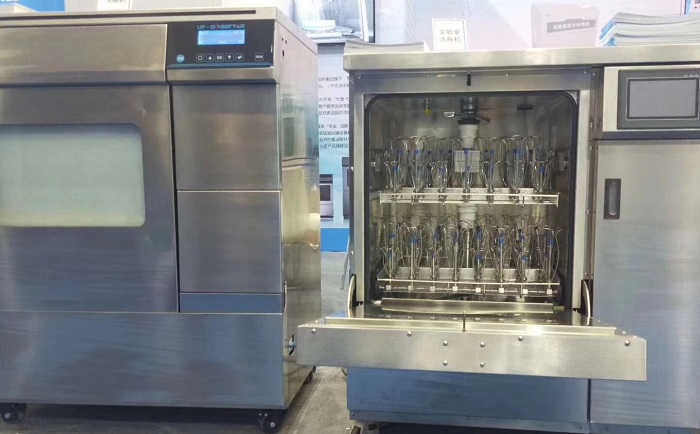

優普杜伯特洗瓶機

UP-DBT-III型實驗室洗瓶機操作規程

一、開機

　　將機器后面的漏電保護開關打開，然后按下機器側方的控制電源按鈕開機。

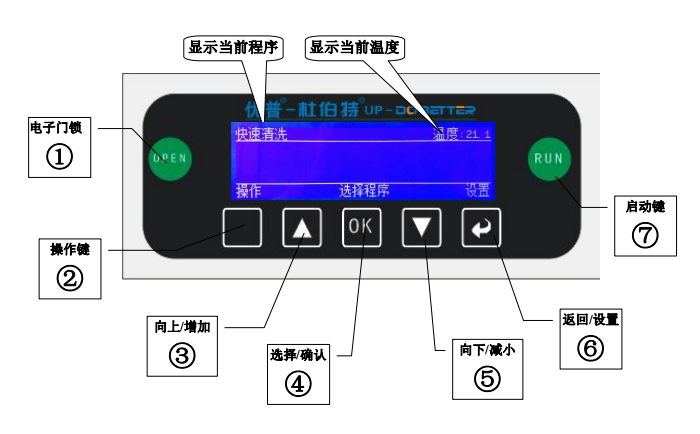

操作界面指示

二、程序選擇

　　開機后，系統首先顯示4秒鐘的啟動logo畫面，在logo界面中，可以看到設備型號和軟件版本號。在logo畫面之后，系統會進入程序主界面，畫面如下:

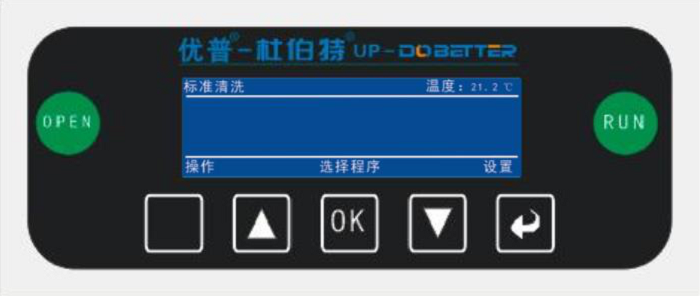

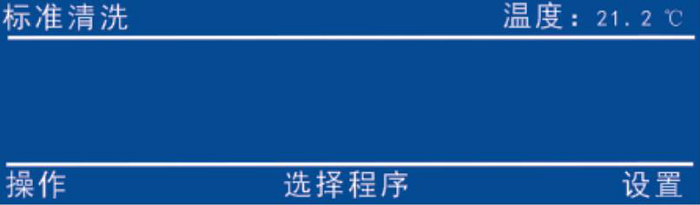

開機程序主界面

　　主界面的左上方顯示當前選擇的程序名稱，主界面右上角顯示設備當前的溫度，主界面的底部是當前可以執行的程序菜單。

　　在主界面下，按<選擇/確定>鍵選擇清洗程序，按<選擇程序>鍵可在多個可選程序中選擇一個程序供執行，可選程序包括22個系統預定義程序和16個用戶自定義程序，按<運行>鍵開始執行當前所選擇的清洗程序。

三、設備參數設置及參數說明

A、全局參數

技術參數

B、清洗烘干程序參數設置及說明

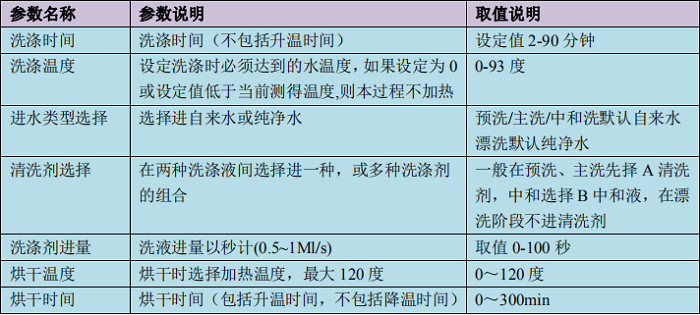

清洗烘干程序參數

四、清洗程序設置及清洗參數介紹

1、預洗

預洗時間(0-60 分鐘)

注：設為“0“程序會跳過預洗步驟，清洗時間為水溫到達設定溫度后的洗滌時間，不包括升溫時間

預洗溫度 (0-93℃)

預洗水類型(純化水、自來水)

預洗洗液(A、清洗劑 B、中和液 C、備用清洗劑)

預洗液用量(0-100 秒)

2、主洗

主洗時間 (0-60 分鐘)注：同上

主洗溫度 (0-93℃)

主洗水類型 (純化水、自來水)

主洗洗液(A、清洗劑 B、中和液 C、備用清洗劑)

主洗洗液用量 (0-100 秒)

3、中和洗

中和洗溫度 (0-93℃)

中和洗時間(0-60 分鐘)注：同上

中和洗水類型(純化水、自來水)

預洗洗液(A、清洗劑 B、中和液 C、備用清洗劑)

中和洗液用量(0-100 秒)

4、第一次漂洗

溫度(0-93℃)

漂洗時間(0-60 分鐘) 注：同上

漂洗水類型(純化水、自來水) 漂洗次數(可設置 1-3 次)

5、第二次漂洗

溫度(0-93℃)

設置漂洗時間(0-60 分鐘) 注：同上

漂洗水類型(純化水、自來水) 漂洗次數(可設置 1-3 次)

6、第三次漂洗

溫度(0-93℃)

漂洗時間(0-60 分鐘) 注：同上

漂洗水類型(純化水、自來水) 漂洗次數(可設置 1-3 次)

7、烘干

烘干溫度(0-120℃)

烘干時間(0-120 分鐘，默認 10 分鐘)

五、設備運行

1、打開水源，將清洗籃架放入洗瓶機清洗倉內，注意對正進水管路接頭，進風管路接頭，然后關上倉門。

在主界面下，按<啟動>鍵運行清洗程序。系統將自動吸合倉門，準備進入工作程序。如果顯示“門打開異常”，則門沒有關緊，請?jiān)訇P(guān)一下。

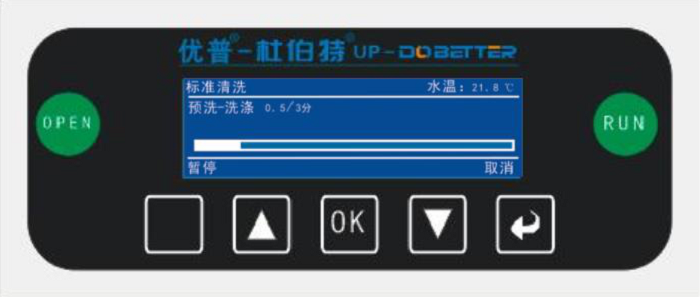

按顯示界面提示操作進入清洗工作狀態后，首先進入進水界面。

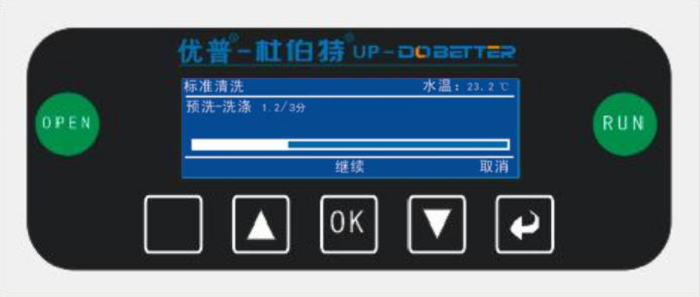

2、暫停：按<暫停>鍵，程序暫停，按<繼續> 鍵，程序繼續運行，如圖所示。

3、終止：程序運行過程中按<取消>鍵，程序會提示是否終止當前程序，確認后程序退出到主界面。

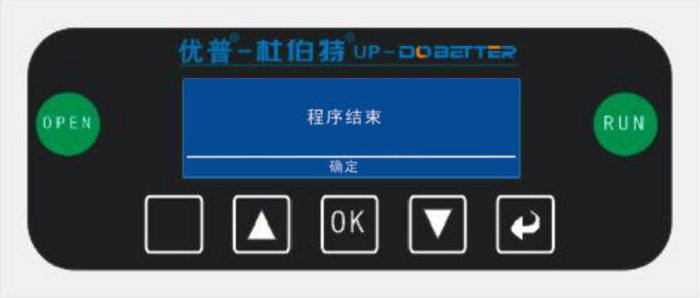

4、結束：程序運行結束后，會顯示“程序結束”的界面如，按<確認>鍵，完成清洗。請檢查漏水、溢水部位及時解決或聯系技術人員。

六、設備基本參數的設定

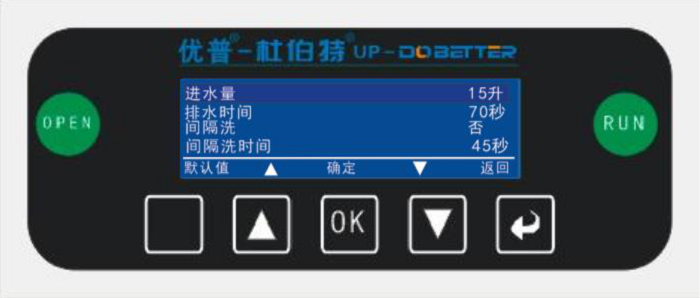

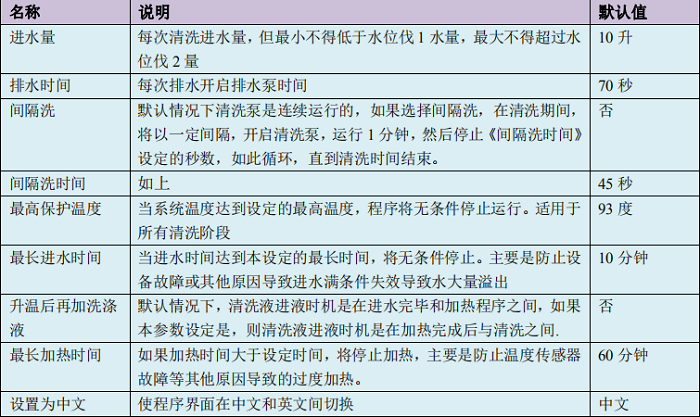

在主界面按<設置>-<設置全局參數>進入設定界面：

進水量——設定進水量(升)(10～13L)

排水時間——排水時間(秒)

間歇清洗——間歇清洗模式是否打開(是/否)

間歇清洗時間——間歇清洗模式中間間歇時間(秒)

最長進水時間——最長進水時間(分鐘)，以保護傳感器失效導致過多進水

加熱時間——加熱時間(超過此時間未達到清洗加熱溫度儀器停機報警)

高溫保護溫度——開啟高溫保護的溫度

升溫再加清洗劑——是否開啟先升溫再加清洗劑(是/否)

設置為中文/English——語言選擇

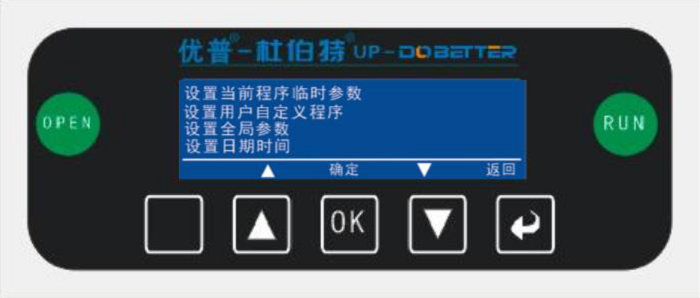

按▲、▼ 鍵選擇 “設置全局參數”，按<OK>鍵，進入?yún)?shù)編輯界面，所選參數

底面背景變?yōu)榱溜@，選定所要編輯的參數，按<OK>鍵，所選參數進入編輯畫面。

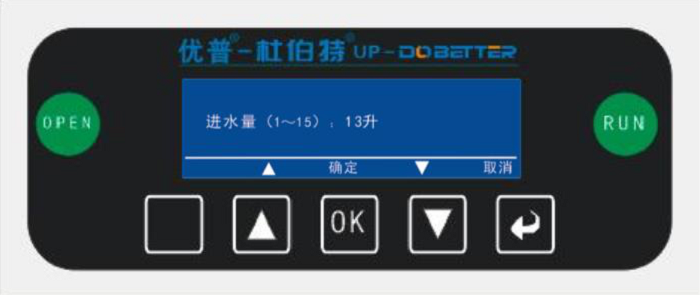

按 ▲、▼ 鍵改變參數(增加或減少進水時間、加熱時間、是否進行高溫保護等)，逐項設置完成后按<OK>鍵保存所設定程序參數，如下圖所示，然后按右下角的<取消>鍵后退到主界面。按左下角< 默認值>鍵，界面顯示“重新載入默認值?”即是否恢復到初始狀態。

注：儀器基本參數的設定值即為儀器所有程序中此參數的設定值。

七、設備日期、時間設置

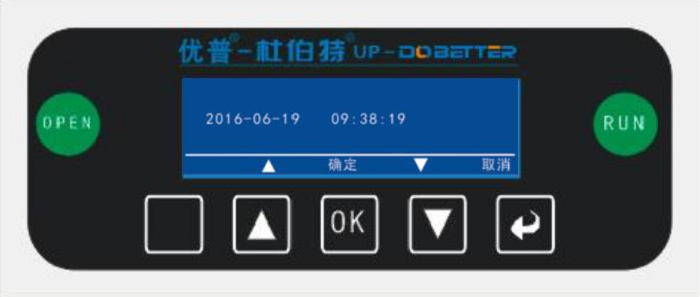

　　在參數設定界面選擇設置時間，按 ▲、▼ 鍵選擇所編輯的年、月或日，按<OK>鍵選定修改年、月或日，按 ▲、▼ 鍵編輯參數，完成后按<確定>鍵。

八、單步選擇執行

　　在主界面，按<操作>鍵進入操作功能界面，選擇“單步操作”，按<OK>鍵進入“單步操作”程序選擇界面，選定要執行的程序，按<確定>鍵程序開始執行，結束執行按<停止>停止。單步功能包括以下功能：

1、開啟排水泵

2、進自來水

3、進純凈水

4、開啟循環泵上

5、開啟循環泵下

6、開啟加熱管

7、開啟烘干

8、開啟倉門

9、關閉倉門

九、日志操作

　　在主界面，按<操作>-<日志>，進入日志功能。設備運行過程中的關鍵事件、異常情況都將以日志的形式保存起來，供查詢和取證。日志可以全部或部分在屏幕上分頁顯示，也可在打印機上輸出，同時日志還可以存入到U盤。

　　日志打印功能需要將熱敏打印機通過串口與設備側面的 9 針串口連接，并安裝好熱敏紙，接通電源。在界面上選擇打印后，日志將直接從打印機輸出。

　　日志U盤輸出功能，需要預先準備一個U盤，如果是新U盤，需要在PC電腦上格式化，格式化時選擇FAT文件格式。在界面選擇日志轉存U盤后，將在U盤上寫入一個“washlog+日期.txt”的文本文檔文件，其格式與打印機輸出格式保持一致。

十、程序升級

　　將廠商提供的升級程序，復制到U盤，并將文件重名為update.bin，注意，如果U盤格式不是FAT或FAT32，需要對U盤重新格式化為FAT格式。準備好后，將U盤插入設備的USB口。

　　在<操作>-<通過U盤升級程序>進入升級界面，此時程序?qū)⒋蜷_U盤，系統會對升級文件做校驗，校驗無誤后，將自動對本設備進行在線升級，升級完畢，設備會重啟動，通過觀察重啟后的啟動界面顯示版本號，可以看到更新后的軟件版本號。

十一、使用結束注意事項

　　清洗結束后，按<確認>鍵結束本次工作清洗工作，待清洗倉內溫度降低后(低于65度)可打開倉門，卸載器皿。(注：清洗結束后幾分鐘再打開倉門，自然干燥后，再關門效果會更好，需要卸載器皿時，請小心被器皿燙傷。)
